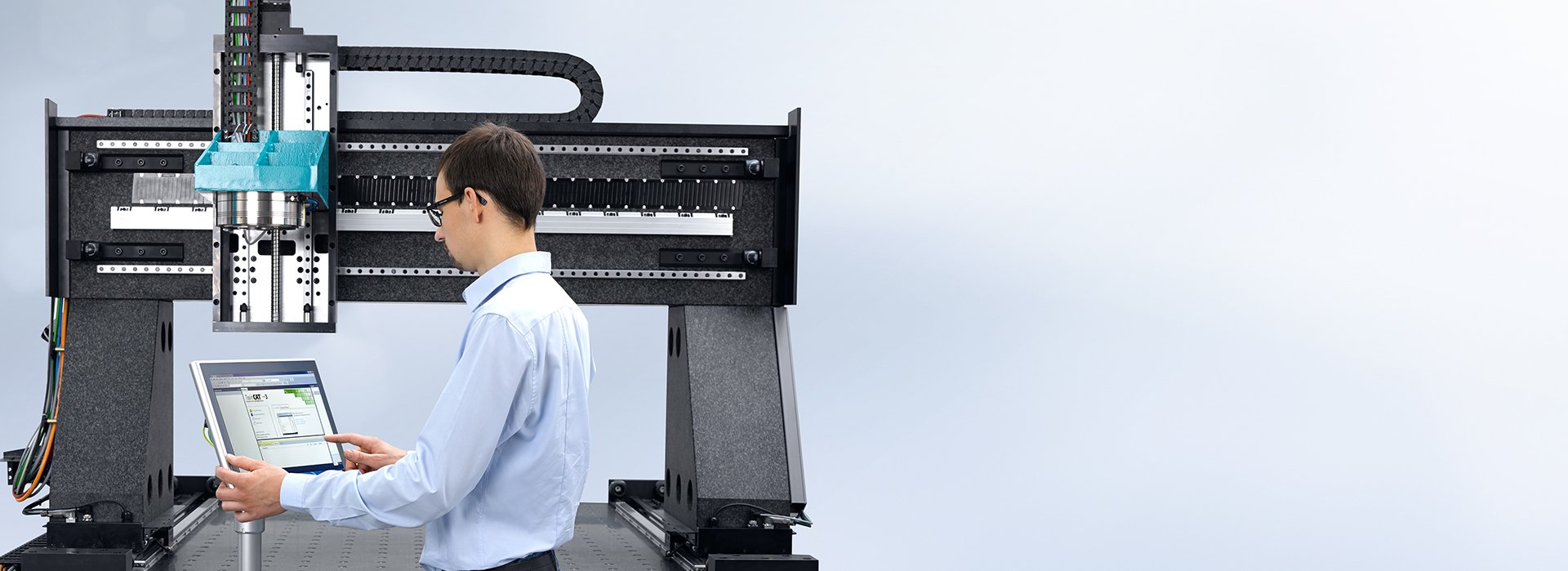

Positioniersysteme und Bewegungssysteme
für maximale Präzision und Dynamik
Unsere Positioniersysteme und Bewegungssysteme verbinden Präzision, Dynamik und höchste Systemintegrität. Auf Basis von Maschinenbetten aus Mineralguss (EPUMENT®) und natürlichem Hartgestein (EPUSTONE) entwickeln wir kundenspezifi sche Lösungen, die komplexe Positionier- und Bewegungsaufgaben zuverlässig, schnell und stabil ausführen. Durch den mechatronischen Entwicklungsansatz entstehen ganzheitliche Systeme mit optimal aufeinander abgestimmter Mechanik, Antriebstechnik, Steuerungstechnik und Lineartechnik – bereit für anspruchsvollste Fertigungsprozesse in der Halbleiterindustrie, der Lasertechnik, der Messtechnik und im Werkzeugmaschinenbau.
Was ist ein Positioniersystem?
Ein Positioniersystem ist eine antriebstechnische Einheit, die Werkstücke, Werkzeuge oder Baugruppen in einer oder mehreren Achsen exakt an eine defi nierte Position bewegt und dort stabil hält. Es besteht aus der tragenden Struktur, der Lineartechnik, der Antriebstechnik sowie der Mess- und Steuerungstechnik. Wie genau ein System arbeitet, entscheidet sich im Zusammenspiel dieser Komponenten. Eine steife, gut gedämpfte Basis hält Führungen und Antriebe dauerhaft in Lage, die Regelung fährt die Zielposition wiederholgenau an. Genau deshalb legt RAMPF jedes Positioniersystem vom Maschinenbett bis zur Steuerung als Gesamtsystem aus, nicht als Summe einzelner Komponenten. Wer den Begriff allgemein einordnen möchte, findet eine ausführliche Begriffserklärung in unserem Glossar.
Positioniersystem oder Bewegungssystem
Beide Begriffe überschneiden sich stark. Ein Positioniersystem zielt darauf, eine exakte Zielposition anzufahren und dort stabil zu halten. Ein Bewegungssystem beschreibt darüber hinaus den gesamten geführten Bewegungsablauf, also auch Bahnkurven, Geschwindigkeitsprofi le und die Synchronisation mehrerer Achsen. RAMPF liefert beides aus einer Hand, von der einzelnen Linearachse bis zum vollständig montierten Mehrachssystem.
Eigenschaften und Funktionen

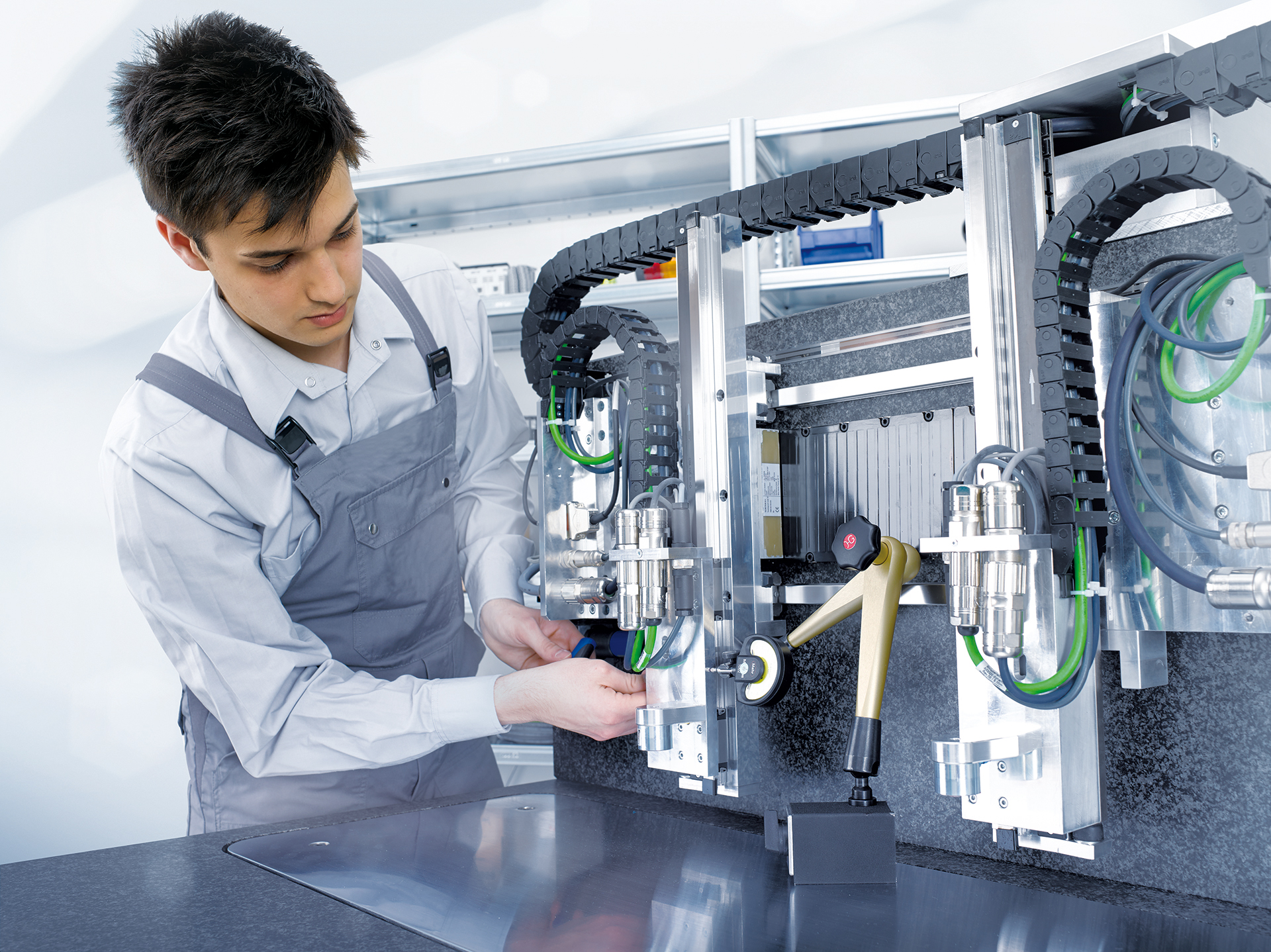

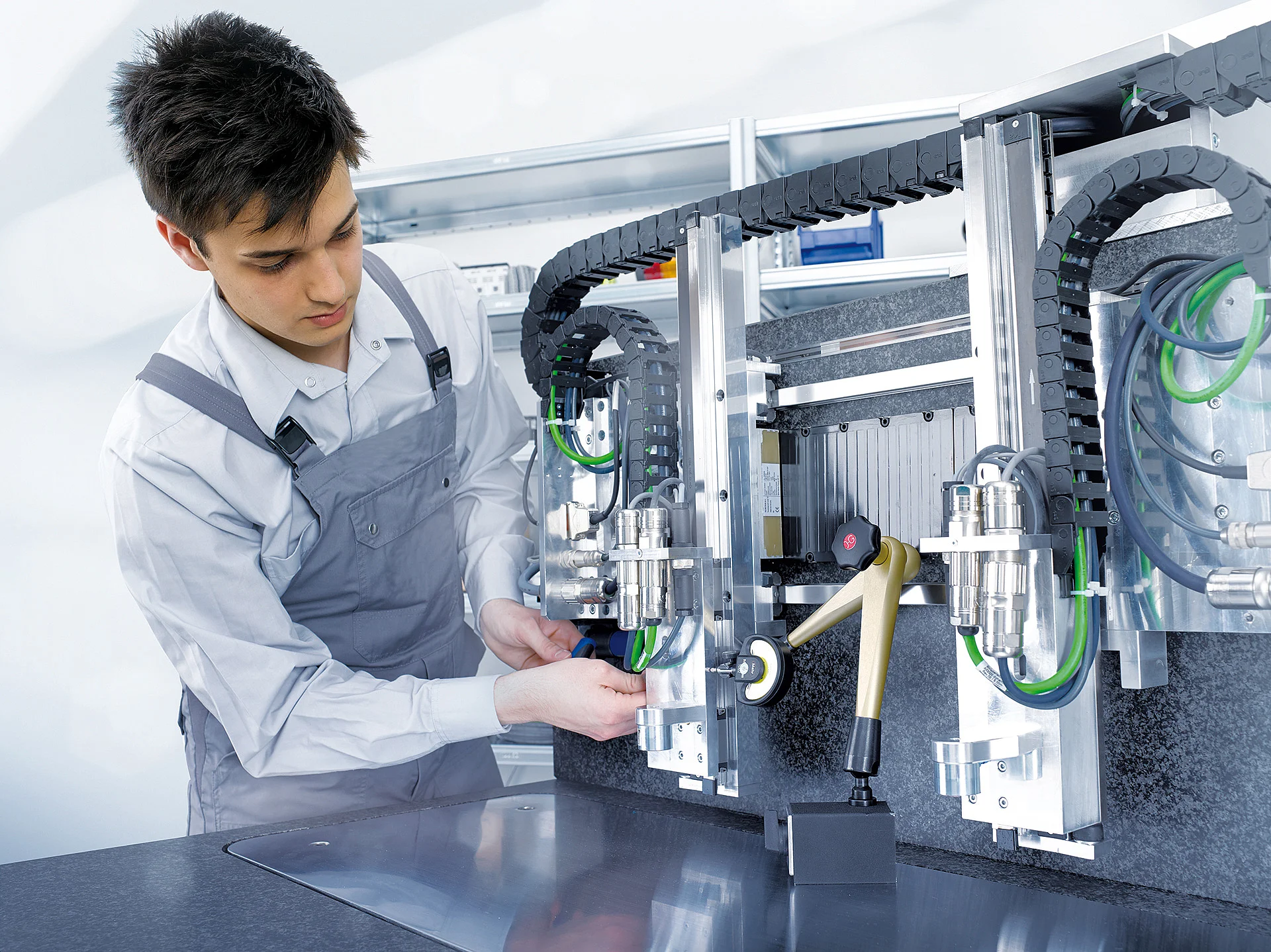

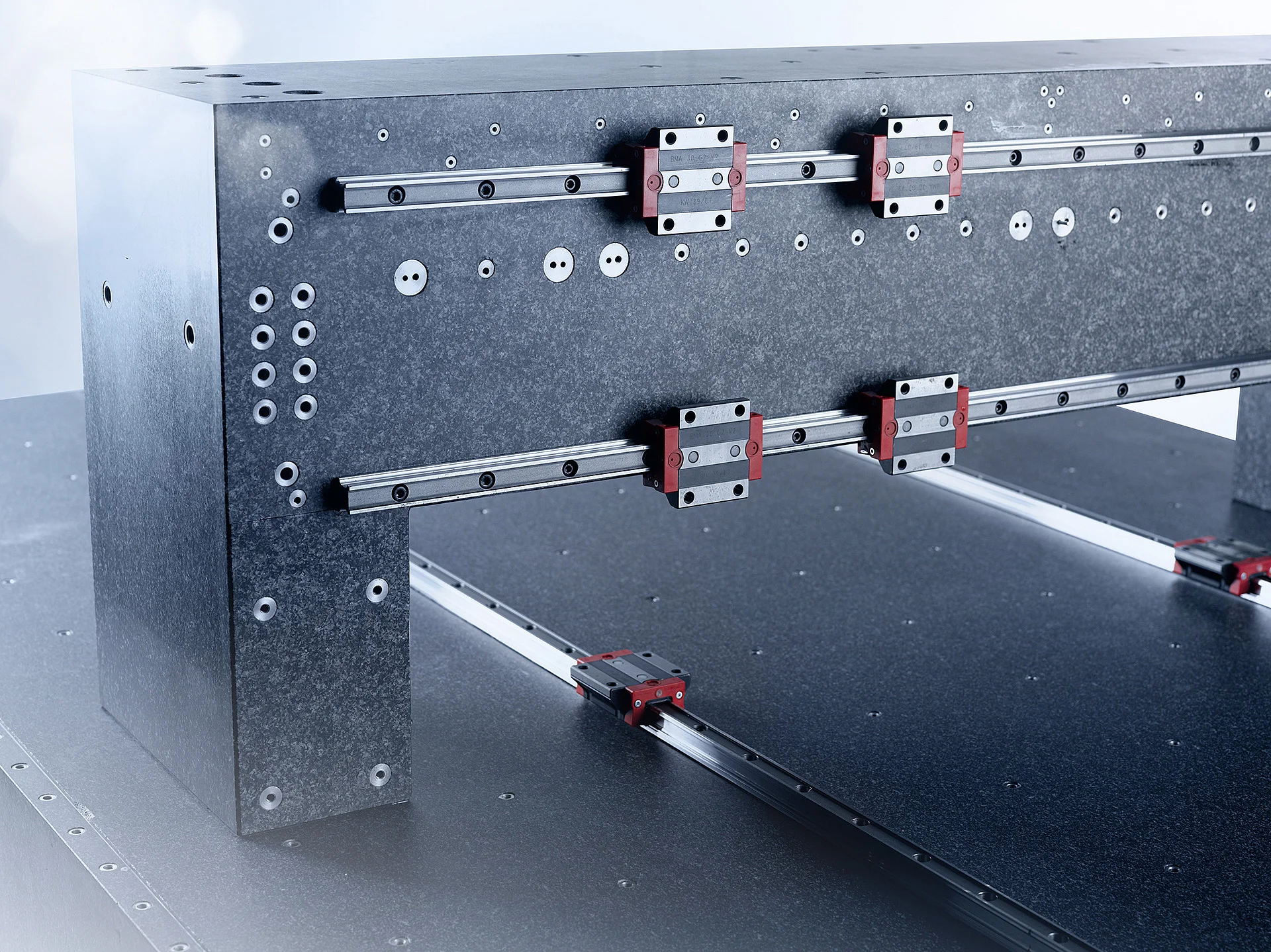

- Maschinenbett und Struktur: Unsere Maschinenbetten aus Mineralguss bieten höchste Steifigkeit, Schwingungsdämpfung und Basisgenauigkeit – die ideale Grundlage für präzise Positionierung und maximale Systemstabilität.
- Lineartechnik: Hochwertige Linearführungen, Profilschienenführungen und Lineareinheiten gewährleisten exaktes Positionieren, geringe Reibung und optimale Bewegungssteuerung.
- Antriebstechnik: Linearantriebe, kundenspezifisch ausgelegte Achsen sowie Messsysteme ermöglichen kurze Zykluszeiten, hohe Gleichlaufgüte und herausragende Positioniergenauigkeit.
Ihre Vorteile auf einen Blick
Welche Arten von Positioniersystemen gibt es?
Positioniersysteme unterscheiden sich vor allem nach Achszahl und Kinematik. Welche Bauform die richtige ist, hängt von Verfahrweg, Nutzlast, geforderter Genauigkeit und Dynamik ab.
- Einachsige Linearsysteme: Lineareinheiten und Linearachsen für geführte Bewegungen entlang einer Achse, häufig als Zustell- oder Hubachse.
- Kreuztische: Zwei übereinander angeordnete Linearachsen für Bewegungen in der X-Y-Ebene, typisch in der Mess- und Prüftechnik.
- Portal- und Gantry-Systeme: Große Arbeitsräume bei hoher Steifigkeit, mit angetriebenen Parallelachsen für hohe Dynamik.
- Mehrachsige Positioniersysteme: Kombination aus Linear- und Drehachsen für komplexe Bewegungsabläufe im Raum.
- Drehachsen und Rundtische: Rotatorische Positionierung, ergänzend zu den linearen Achsen.
Bei RAMPF entstehen alle Bauformen auf einer Basis aus Mineralguss oder Hartgestein. Der Mineralguss dämpft Schwingungen rund zehnmal besser als Grauguss und hält die Systemgenauigkeit auch bei hoher Dynamik stabil.
Was bestimmt die Positioniergenauigkeit?
Die Positioniergenauigkeit beschreibt, wie exakt ein System eine vorgegebene Zielposition erreicht. Die Wiederholgenauigkeit gibt an, wie zuverlässig es diese Position immer wieder trifft. Für die laufende Fertigung ist meist die Wiederholgenauigkeit der entscheidende Kennwert, weil sie die Streuung im Prozess bestimmt.
Beeinflusst wird das Ergebnis vor allem durch die Steifigkeit und Dämpfung der Grundstruktur, die Führungsgenauigkeit der Lineartechnik, die Auflösung von Messsystem und Regelung sowie das thermische Verhalten der gesamten Maschine. Weil sich diese Größen gegenseitig bedingen, rechnen wir jedes System per FEM-Berechnung und 3D-Simulation durch, bevor gefertigt wird. Die Führungsbahnen bearbeiten wir anschließend im eigenen Präzisionsschleifzentrum. So bleibt die geforderte Genauigkeit über die gesamte Lebensdauer reproduzierbar.
Leistungen im Überblick

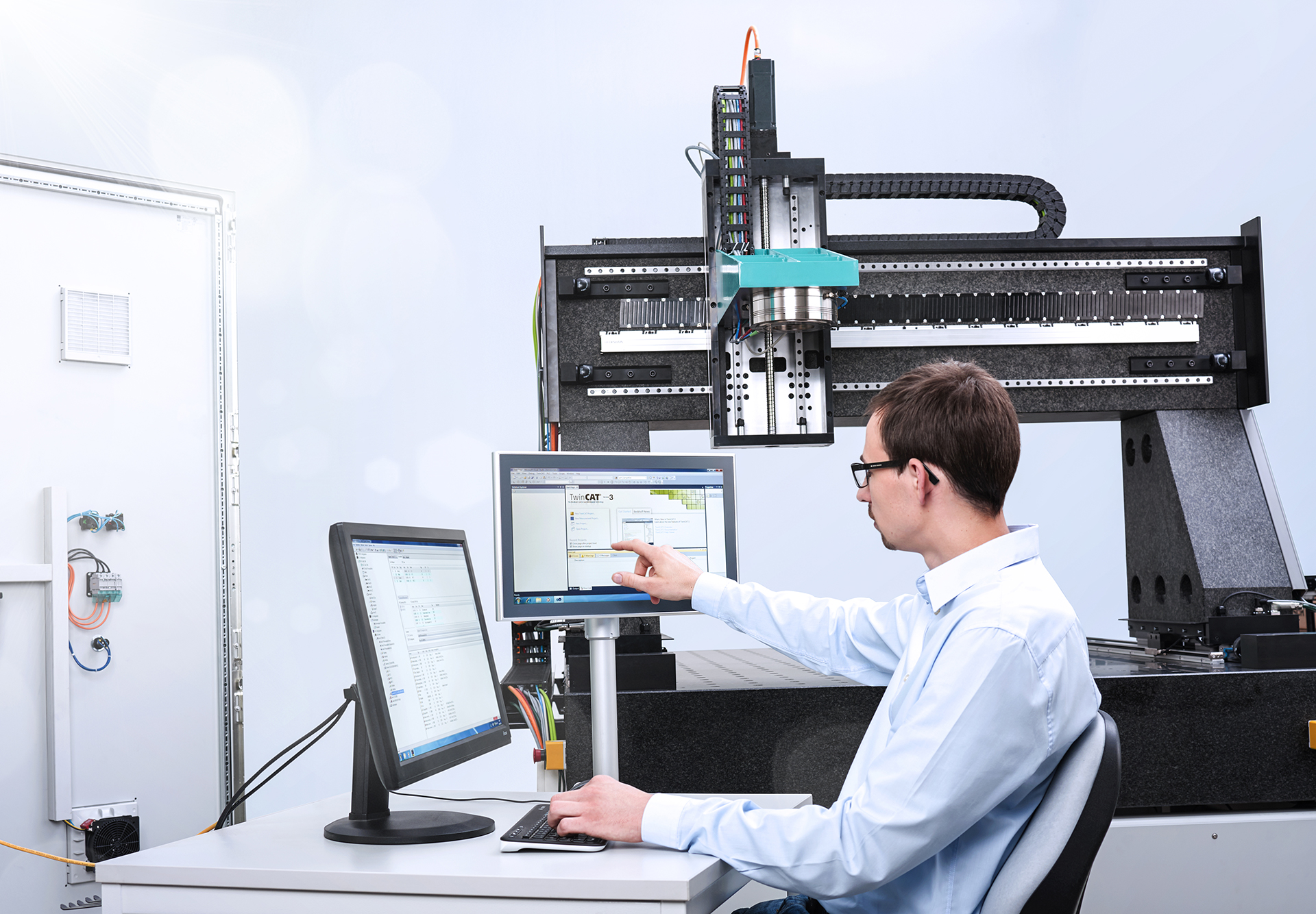

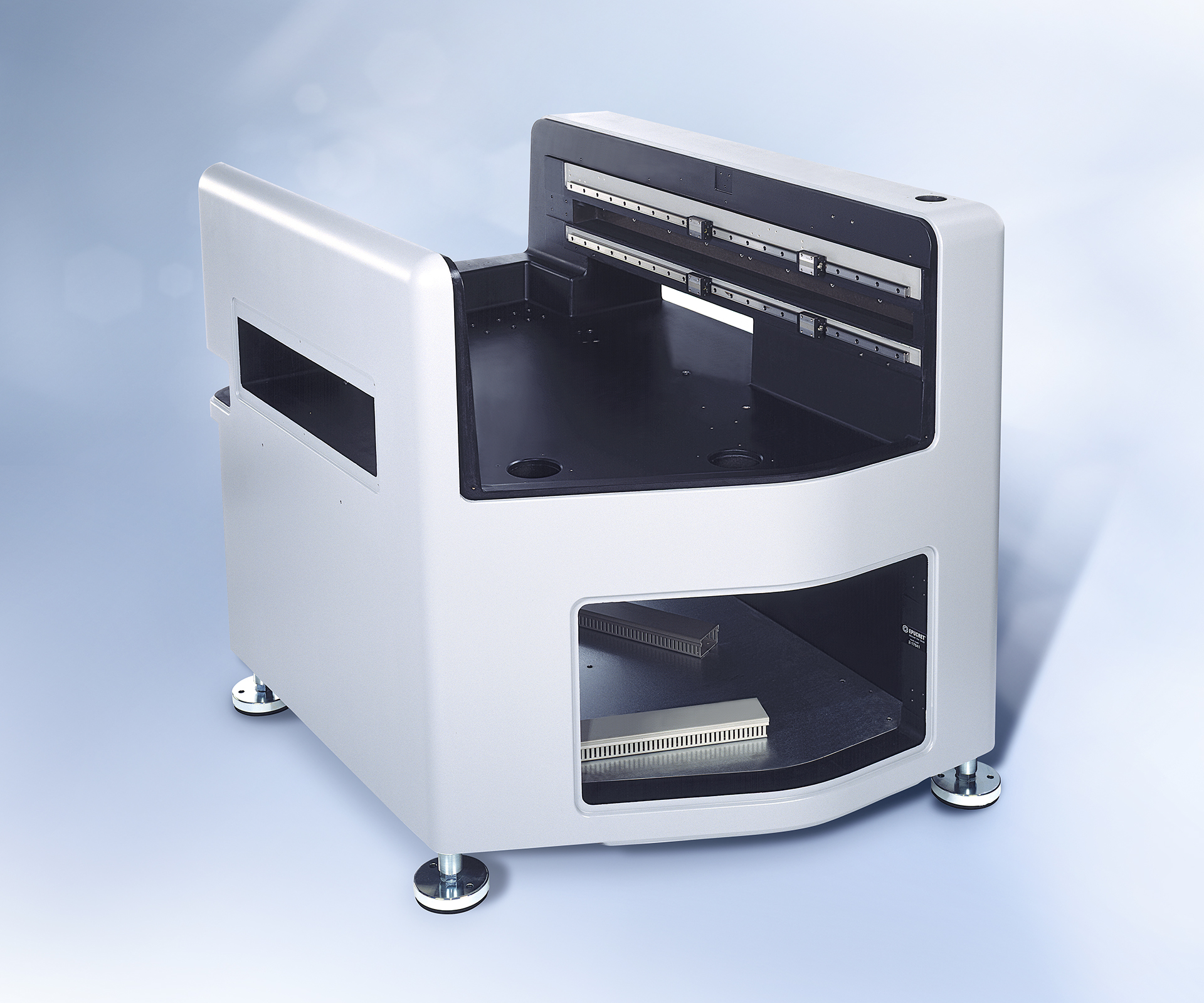

- Maschinenbetten und Gestellbaugruppen: Entwicklung, Fertigung und Präzisionsmontage aus Mineralguss oder Hartgestein.
- Mehrachsige Positioniersysteme: Hochpräzise High-Speed-Systeme für komplexe Bewegungsanforderungen.
- Lineartechnik: Auswahl, Integration und Vermessung hochwertiger Linearführungen.
- Antriebstechnik: Linearantriebe, Kugelgewindetriebe und Zahnstangensysteme – optimal abgestimmt.
- Steuerungstechnik: Komplettpakete für zuverlässige Bewegungssteuerung und sichere Automation.
- Kundenspezifische Systemauslegung: Anpassung aller Komponenten an Lastfälle, Dynamik, Thermik und Prozessanforderungen.
Anwendungen und Branchen
Positioniersysteme von RAMPF arbeiten überall dort, wo Genauigkeit über die Produktqualität entscheidet.
- Halbleiter- und Elektronikfertigung: Wafer-Handling, Die-Bonding und automatisierte Inspektion mit höchsten Anforderungen an Wiederholgenauigkeit und Sauberkeit.
- Lasertechnik: Schneiden, Strukturieren und Beschriften mit hoher Bahngeschwindigkeit bei stabiler Fokuslage.
- Mess- und Prüftechnik: Koordinatenmesstechnik und optische Prüfsysteme auf thermisch stabiler Basis.
- Solar- und Displayfertigung: Großflächige Portalsysteme für dünne, empfi ndliche Substrate.
- Werkzeugmaschinenbau und Automation: Zustell- und Handhabungsachsen für kurze Taktzeiten bei hoher Prozesssicherheit.
Jetzt unverbindlich beraten lassen!
Fertigungsprozesse beschleunigen? Präzision steigern? Komplett neues System entwickeln?
Unsere Experten begleiten Sie von der ersten Analyse bis zum einsatzbereiten Positionier- und Bewegungssystem.
Wir sind für Sie da - weltweit und rund um die Uhr!
FAQ
Sie ermöglichen hochpräzise Bewegungen, steigern die Prozessgenauigkeit und reduzieren Fehler. Durch optimierte Achsen und hohe Positioniergenauigkeit verbessern sie Qualität, Produktivität und Wiederholbarkeit.
Bewegungssysteme kombinieren Dynamik und Präzision. Sie ermöglichen schnelle, kontrollierte Abläufe und sorgen für stabile, vibrationsarme Prozesse – ideal für anspruchsvolle Anwendungen in der Automatisierung.
Positioniersysteme sind mechatronische Einheiten aus Struktur, Lineartechnik, Antrieben und Steuerungstechnik, die Werkstücke oder Komponenten exakt bewegen und positionieren.
Sie nutzen präzise Führungen, abgestimmte Antriebstechnik und intelligente Steuerungssysteme, um definierte Positionen hochgenau anzufahren. Sensorik und Regelungstechnik sichern die Wiederholbarkeit und Stabilität.
Sie eignen sich für Messtechnik und Prüftechnik, Laserbearbeitung, Elektronikfertigung, Halbleiterindustrie, Solarfertigung, Textilfertigung, Holzbearbeitung, Werkzeugmaschinenbau, Automation sowie jede Anwendung, die hochpräzise Bewegungsabläufe benötigt.
Die Positioniergenauigkeit beschreibt die Abweichung von der Zielposition, die Wiederholgenauigkeit die Streuung beim mehrfachen Anfahren derselben Position. Für stabile Fertigungsprozesse ist in der Regel die Wiederholgenauigkeit der wichtigere Kennwert.
Von der einzelnen Linearachse bis zum mehrachsigen System mit kombinierten Linear- und Drehachsen ist alles möglich. Klassische Werkzeugmaschinen verfügen in der Regel über bis zu fünf Achsen, die Achszahl richtet sich nach der geforderten Bewegung im Raum und wird für jede Anwendung individuell ausgelegt.
Mineralguss dämpft Schwingungen deutlich besser als Grauguss und reagiert träger auf Temperaturschwankungen. Zudem lassen sich mit Mineralguss hoch verwindungssteife Maschinengestelle realisieren. Dadurch bleiben Führungen und Antriebe dauerhaft präzise ausgerichtet und die Genauigkeit des gesamten Systems wird langfristig sichergestellt.
