Leistungsstark und schwingungsdämpfend

Maschinenbetten und Gestellbauteile

RAMPF Machine Systems entwickelt und produziert innovative Maschinenbetten und Gestellbauteile aus leistungsstarken Werkstoffen.

Alternative Werkstoffe wie Mineralguss (Polymerbeton/EPUMENT) und Ultrahochleistungsbeton (UHPC/EPUDUR) punkten mit herausragenden Dämpfungseigenschaften, geringer Wärmeleitfähigkeit, hoher Isotropie, Homogenität und Medienbeständigkeit, flexibler Formgebung, spanloser Abformung und innovativer Klebetechnologie.

Des Weiteren können durch die Integration von Sensoren und Aktoren in Maschinenbetten und Gestellbauteile aus alternativen Werkstoffen sogenannte „intelligente Maschinenstrukturen“ geschaffen werden. Dazu zählen unter anderem Sensoren für Temperaturmessungen zur Erfassung von Störwärme sowie entsprechende Temperierungsleitungen, mit denen der Störwärme entgegengewirkt werden kann.

Insbesondere der von RAMPF entwickelte und produzierte Mineralguss für Maschinenbetten und Gestellbauteile punktet durch seine ressourcenschonende Herstellung sowie umweltverträgliche Entsorgung und Verwertung:

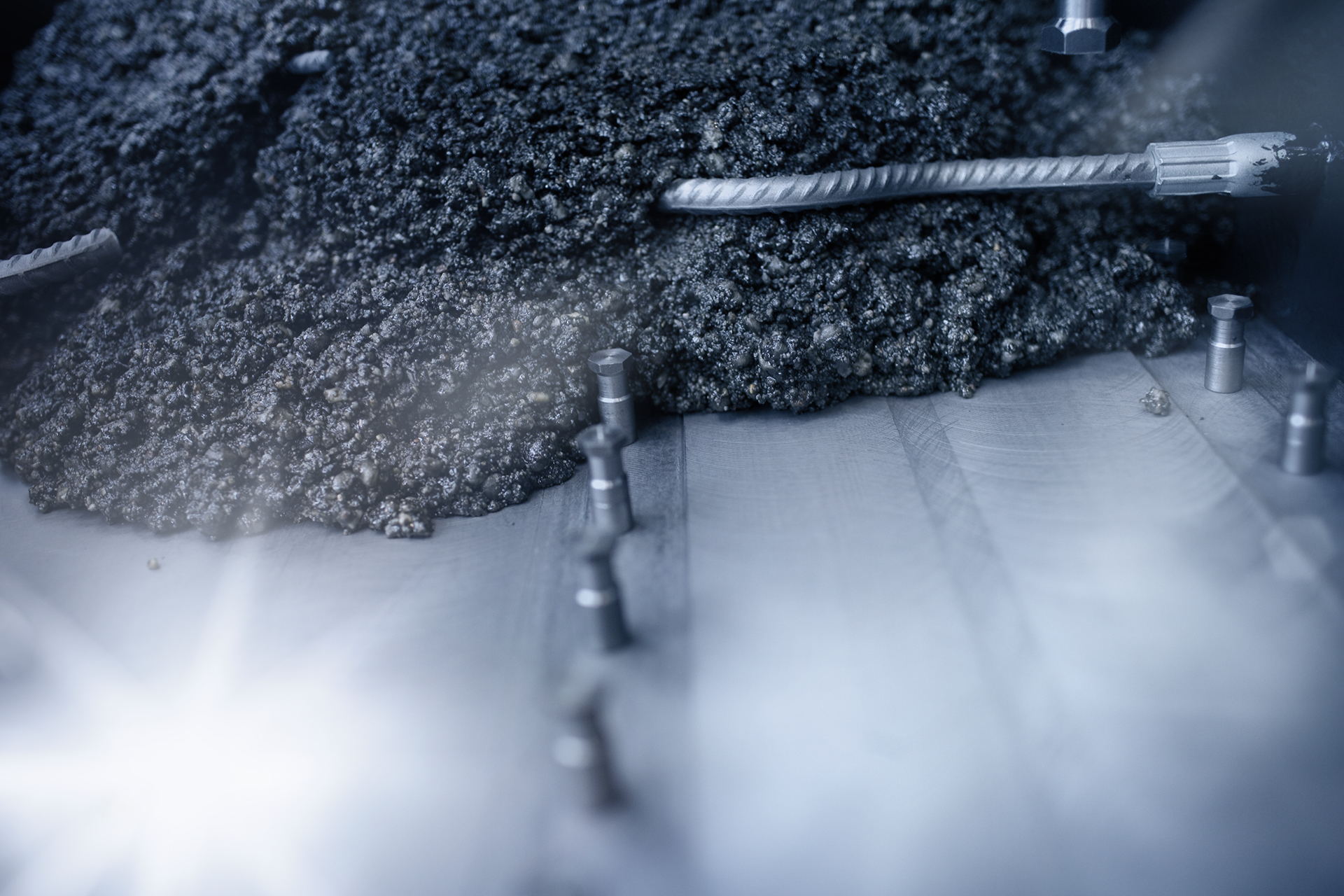

  • EPUMENT Mineralguss und EPUDUR Ultrahochleistungsbeton werden kalt in Gießformen aus Holz, Stahl oder Kunststoff vergossen. Dadurch wird im Vergleich zu anderen Werkstoffen für Maschinenbetten und Gestellbauteile bis zu 4,5 mal weniger Primärenergie bei der Herstellung verbraucht.
  • Die hohe Gussgenauigkeit, gepaart mit der hochpräzisen Inhouse-Abformtechnologie von RAMPF, spart die sonst erforderlichen Transportfahrten der Maschinenbetten und Gestellbauteile zu externen Bearbeitern und reduziert / vermeidet den Einsatz von Bearbeitungsmaschinen.
  • EPUMENT Mineralguss und EPUDUR Ultrahochleistungsbeton bestehen zu über 90 Prozent aus in der Natur vorkommenden Mineralien und Gesteinen sowie einem Bindemittel auf Epoxidharzbasis bei EPUMENT bzw. auf Zementbasis bei EPUDUR. Somit können die Maschinenbetten- und Gestellbauteilwerkstoffe wie normaler Bauschutt entsorgt werden.
  • Das Zerkleinern von Mineralgussteilen sowie Ultrahochleistungsbeton in Großschredderanlagen zu Edelsplit sowie das Trennen von metallenen Einbauteilen ist erprobt. Edelsplit aus Mineralguss kann als Bauschutt-Recyclingmaterial im Straßen- und Wegebau, im Industriebau, in Oberflächenabdichtungen von Deponien oder in Grünanlagen eingebaut werden.

Hochqualifizierte Mitarbeiter stehen Ihnen als Entwicklungspartner rund um kundenspezifische Maschinengestelle zur Seite. Mit leistungsfähigen 3D-CAD-Systemen entstehen technisch ausgereifte und wirtschaftliche Lösungen nach Maß.

    Profitieren Sie von unserem Komplettservice

    • Entwurf & Konstruktion
    • Berechnung
    • Fertigung
    • Genauigkeitsbearbeitung
    • Vermessung
    • Fügen & Komplettmontage

    Material und Technologie

    Mineralguss (EPUMENT®)

    EPUMENT®-Mineralguss ist ein Hightech-Werkstoff, mit dem die Hauptfunktionen von Maschinengestellen, wie die präzise Sicherung der geometrischen Lage der einzelnen Maschinenelemente sowie die Aufnahme von Kräften und Momenten unter statischen, dynamischen, thermischen und akustischen Aspekten optimal erfüllt werden können.

    Ultra­hoch­leistungs­beton (EPUDUR)

    EPUDUR ist ein Ultra High Performance Concrete (UHPC) auf der Basis eines Premium-Zements der neuesten Generation. Hierfür wurde die Mikrodur Technologie durch den Einsatz nanostrukturierter synthetischer Kieselsäuren weiter entwickelt.

    Hartgestein (EPUSTONE)

    Industriell abgebaute Hartgesteine (ugs. Granite) werden seit mehreren Jahrzehnten für Messplatten, Geradheits- und Winkelnormale sowie für Gestellbauteile von Mess- und hochpräzisen Produktionsmaschinen eingesetzt. Hartgesteine sind isotrope, homogene Werkstoffe, die dem hookeschen Gesetz folgen und durch linear-elastische FEM-Berechnungen analysierbar sind.

    Verbund­konstruktionen (EPUFILL)

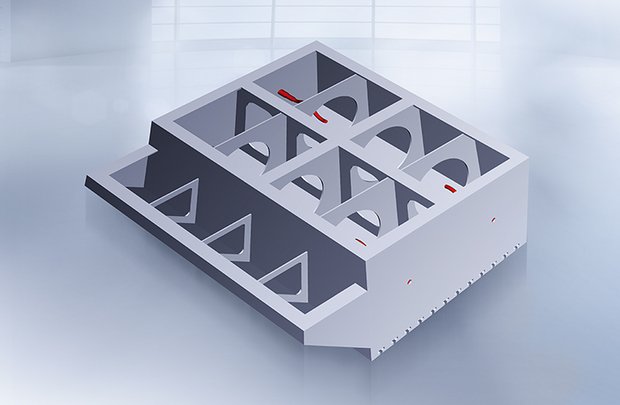

    Seit vier Jahrzehnten werden Hohlräume von Maschinenbetten und Gestellbauteilen aus Stahl oder Grauguss mit epoxidharzgebundenem Mineralguss gefüllt. Was anfänglich oft als nachträgliche Verbesserung des dynamischen Verhaltens angewendet wurde, hat sich in der Zwischenzeit zu einem eigenständigen Verfahren entwickelt. Die Gestellbaugruppe wird von vornherein als Hybridkonstruktion ausgelegt.

    Ihr Maschinengestell mit den besten Eigenschaften von Mineralguss

    Marker

    Hervorragende thermische Stabilität: Niedrige Wärmeleitfähigkeit bewirkt träge Reaktion auf Temperaturschwankungen.

    Marker

    Überragende Schwingungsdämpfung: 10-mal besser als Grauguss.

    Marker

    Designintegration: Direkte Herstellung von Designflächen am Bauteil reduziert die Notwendigkeit von Verkleidungsteilen und senkt somit Kosten.

    Marker

    Präzise Oberflächen ohne Zerspanung: Hochpräzise Montageflächen ohne mechanische Bearbeitung im Bereich von 0,01mm.

    Marker

    Funktionale Integration: Bei einer max. Prozesstemperatur von ca. 50°C können Funktionen wie Kühlleitungen direkt eingegossen werden.

    Marker

    Höchste Steifigkeit: 3,5-mal höheres Steifigkeits-Gewichts-Verhältnis im Vergleich zu Grauguss, minimale elastische Verformung.

    Marker

    Positive CO2-Bilanz: Mineralguss (360 kg CO2e/t) schneidet deutlich umweltfreundlicher ab als Grauguss (1.650 kg CO2e/t).

    Hervorragende thermische Stabilität: Niedrige Wärmeleitfähigkeit bewirkt träge Reaktion auf Temperaturschwankungen.

    Überragende Schwingungsdämpfung: 10-mal besser als Grauguss.

    Designintegration: Direkte Herstellung von Designflächen am Bauteil reduziert die Notwendigkeit von Verkleidungsteilen und senkt somit Kosten.

    Präzise Oberflächen ohne Zerspanung: Hochpräzise Montageflächen ohne mechanische Bearbeitung im Bereich von 0,01mm.

    Funktionale Integration: Bei einer max. Prozesstemperatur von ca. 50°C können Funktionen wie Kühlleitungen direkt eingegossen werden.

    Höchste Steifigkeit: 3,5-mal höheres Steifigkeits-Gewichts-Verhältnis im Vergleich zu Grauguss, minimale elastische Verformung.

    Positive CO2-Bilanz: Mineralguss (360 kg CO2e/t) schneidet deutlich umweltfreundlicher ab als Grauguss (1.650 kg CO2e/t).

    Leistungen und Services

    Engineering

    • Beratung und Projektentwurf
    • Abform- und klebegerechte 3D-Konstruktion von Mineralguss (EPUMENT)
    • 3D-Konstruktion von Maschinengestellen als Verbundkonstruktion (EPUFILL) und aus Hartgestein (EPUSTONE)
    • 3D-Konstruktion sowie dynamische Auslegung von Bewegungssystemen und Antrieben (EPUTRONIC)
    • FEM-Berechnung (statisch, dynamisch, thermisch)
    • Gewichts-, Steifigkeits- und Eigenfrequenzoptimierung
    • Schnittstellengestaltung
    • Werkzeugkonstruktion
    • Forschung und Entwicklung

    Fertigung

    • Modernste Produktionsverfahren und -anlagen in zwei autark arbeitenden Werken für Maschinengestelle aus Mineralguss
    • Präzisionsschleifzentrum für die hochgenaue Schleifbearbeitung von Maschinengestellen, auch aus Hartgestein
    • Vollständige Komplettierung: Durch den hohen Funktionsintegrationsgrad der Eingießteile bereits im Gussrohling – z. B. Befestigungsgewinde, Medienleitungen, hohe Gussgenauigkeit – wird der Aufwand für die nachträgliche mechanische Bearbeitung erheblich reduziert
    • Temperierte Produktionshallen zum Aufbringen von hochgenauen Präzisionsflächen mittels Abformtechnologie
    • Modernes PPS-System zur Planung von Produktions- und Logistikprozessen
    • Effizienter Einsatz von Kapazitäten

    Systemlösung

    • Präzisionsmontage von Profilschienenführungen und Antriebstechnik
    • Komplettierung mit Schlitten, Tischen, Aufstellelementen und Maschinenverkleidung
    • Komplettverkabelung
    • Rumpfmaschinen
    • Temperierte Maschinenbetten
    • Komplette kundenspezifische, mehrachsige Positionier- und Bewegungssysteme

    Genauigkeit

    • Abformung und Beschichtung hochgenauer Montageflächen
    • Präzisionsverklebung
    • Untergießen, Hintergießen
    • Ausgießen, Eingießen
    • Präzisionsschleifen
    • Läppen
